راهنمای جامع مقایسه کنتور التراسونیک و مغناطیسی؛ بررسی فنی، اقتصادی و کاربردی
انتخاب تجهیزات سنجش جریان سیال در صنایع تاسیسات، مدیریت ساختمان و پروژههای صنعتی یکی از کلیدیترین تصمیمات فنی است که اثرات مالی و عملیاتی بلندمدتی به همراه دارد. امروزه دو فناوری غالب در بازار یعنی کنتور مغناطیسی (Electromagnetic Flowmeter) [نام دیگر: فلومتر مغناطیسی – لیترشمار مغناطیسی ] و کنتور التراسونیک (Ultrasonic Flowmeter) [نام دیگر: فلومتر التراسونیک – لیترشمار التراسونیک ]، به دلیل بهرهگیری از پایههای فیزیکی کاملاً متفاوت، عملکرد و بازدهی متمایزی را در شرایط مختلف از خود نشان میدهند.
در این مقاله تخصصی که توسط تیم مهندسی سپتک (SepTech) تهیه شده است، به کالبدشکافی فنی، ساختاری و اقتصادی این دو تجهیز میپردازیم تا بهترین انتخاب را برای پروژه خود داشته باشید.
اصول عملکرد؛ تفاوت در مبانی فیزیکی سنجش فلو
۱. کنتور مغناطیسی و قانون القای فارادی
این تجهیزات بر پایه قانون القای الکترومغناطیسی فارادی کار میکنند. با ایجاد یک میدان مغناطیسی عمود بر جهت جریان، حرکت سیال رسانا باعث القای یک ولتاژ الکتریکی متناسب با سرعت مایع میشود. این ولتاژ توسط الکترودهای متصل به دیواره داخلی لوله خوانده شده و دبی محاسبه میگردد.
نکته کلیدی: عملکرد این فناوری به شدت به رسانایی الکتریکی سیال وابسته است و حداقل رسانایی ۵ تا ۲۰ میکروزیمنس بر سانتیمتر برای کارکرد آن الزامی است.
۲. کنتور التراسونیک و فناوری امواج فراصوت
این تجهیزات با گسیل امواج صوتی با فرکانس بالا (بین ۱ تا ۵ مگاهرتز) جریان را به صورت غیرتماسی یا کمتداخل میسنجند. مکانیزم سنجش در این فناوری به دو روش اصلی تقسیم میشود:
- روش تفاضل زمان گذر (Transit-Time): دو مبدل پیزوالکتریک سیگنالهای صوتی را در جهت موافق و مخالف جریان ارسال میکنند. اختلاف زمان رسیدن این سیگنالها، مبنای محاسبه دقیق سرعت سیال است.
- روش دوپلر (Doppler): با تکیه بر اثر دوپلر و تغییر فرکانس امواج بازتابی، برای سیالات دارای ذرات معلق و ناخالصی بالا استفاده میشود.
مقایسه جامع عملکرد در محورهای اصلی

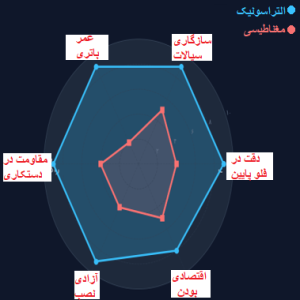

نمودار ۱: مقایسه رادار ویژگیهای کلیدی دو فناوری (امتیاز از ۱۰)
برای درک بهتر جایگاه هر فناوری، معیارهای عملکردی آنها در جدول زیر تصویر شده است:
| ویژگی | کنتور مغناطیسی | کنتور التراسونیک |
|---|---|---|
| حداقل دبی قابل اندازهگیری | ~۰.۵ L/s | ~۰.۰۱ L/s |
| سازگاری با سیالات غیررسانا | ✗ غیرممکن | ✓ کامل |
| نصب باتریدار | ✗ نادر / بسیار گران | ✓ عمر ۱۰ ساله |
| حساسیت به میدان مغناطیسی | ✗ آسیبپذیر | ✓ ایمن |
| محدودیت جهت نصب | ✗ دارد (افقی الزامی) | ✓ ندارد |
| افت فشار سیال | صفر (فولبور) | صفر (فولبور) |
| نیاز به رسانایی الکتریکی | ✗ الزامی | ✓ غیرضروری |
| اتصال به سیستم ارت | ✗ اختلالزا | ✓ بیتأثیر |
سازگاری با انواع سیالات؛ بزرگترین چالش کنتور مغناطیسی
وابستگی ساختاری به رسانایی الکتریکی سیال، استفاده از تجهیزات مغناطیسی را در بسیاری از پروژههای حساس پتروشیمی و صنعتی غیرممکن میسازد. به وضعیت عملکرد زیر توجه کنید:
- آب تصفیه شده و دمینرالیزه: به دلیل رسانایی بسیار پایین، کنتور مغناطیسی کاملاً غیرقابل استفاده است.
- فرآوردههای پتروشیمی (نفت، گازوئیل): کاملاً غیررسانا بوده و سیستمهای مغناطیسی در آنها ناکارآمد هستند.
- روغنهای صنعتی و هیدرولیک: غیررسانا بوده و صد در صد نیاز به فناوری جایگزین دارند.
- اسیدها، قلیاها و آب شرب معمولی: به دلیل وجود یونها و رسانایی کافی، هر دو فناوری در آنها کارآمد هستند.
در مقابل، سیستمهای التراسونیک Transit-Time برای سنجش هر نوع سیالی که قادر به انتقال امواج صوتی باشد (چه رسانا و چه غیررسانا) طراحی شدهاند و انعطافپذیری بینظیری دارند. برای بررسی انطباق سیال پروژه خود، میتوانید از صفحه محصولات سپتک دیدن فرمایید.
محدوده دبی؛ چالش سنجش فلوهای بسیار پایین
نمودار ۲: مقایسه محدوده اندازهگیری دبی (لیتر بر ثانیه)
یکی از معضلات اصلی در بخش مدیریت ساختمان و مصارف خانگی، عدم توانایی تجهیزات قدیمی در ثبت مصارف بسیار کم (مثلاً نشتهای جزئی یا مصارف کمحجم شبانه) است.
تجهیزات مغناطیسی به دلایل ساختاری، فلوهای کمتر از ۰.۵ تا ۱ لیتر بر ثانیه را معمولاً صفر نشان میدهند. این بدین معناست که حجم زیادی از هدررفت یا مصرف واقعی سیال اصلاً محاسبه نمیشود. در سوی دیگر، یک کنتور التراسونیک مدرن جریانهای بسیار ناچیز تا حد ۰.۰۱ لیتر بر ثانیه را با دقت بالا ثبت میکند که نقشی حیاتی در سیستمهای هوشمند تفکیک شارژ و نشتیابی دارد.
ملاحظات انرژی، نصب و پایداری در برابر تداخلات
۱. تغذیه باتری و رهایی از کابلکشی
در نقاطی که دسترسی به برق شبکه وجود ندارد، مصرف ناچیز مدارهای الکترونیکی در سیستمهای التراسونیک به آنها اجازه میدهد با یک باتری داخلی تا ۱۰ سال بدون نیاز به تعویض کار کنند. این ویژگی به صورت بومی در سبد محصولات سپتک پیادهسازی شده است. اما تجهیزات مغناطیسی به علت توان مصرفی بالا جهت ایجاد میدان مغناطیسی، یا فاقد مدل باتریدار هستند یا نمونههای موجود آنها قیمتهای گزافی دارند.
۲. آزادی در جهت نصب مکانیکی
تجهیزات مغناطیسی الزامات نصب سختی دارند؛ لوله باید همیشه پر از سیال باشد و عموماً نصب به صورت افقی الزامی است. اما سنسورهای التراسونیک میتوانند در زوایای مختلف و در تمامی جهات (افقی، عمودی و مایل) بدون افت دقت نصب شوند.
۳. ایمنی در برابر تداخلات الکترومغناطیسی و سیستم ارتینگ
محیطهای صنعتی انباشته از موتورهای قدرت و ترانسفورماتورها هستند که میدانهای مغناطیسی شدیدی ایجاد میکنند. این میدانها به همراه سیستمهای ارتینگ ناقص، ولتاژهای پارازیتی به الکترودهای کنتور مغناطیسی القا کرده و خطای شدید محاسباتی ایجاد میکنند. سیستمهای التراسونیک به دلیل ماهیت صوتی خود، کاملاً در برابر این اختلالات ایزوله و ایمن هستند.
تحلیل اقتصاد پروژه؛ هزینه خرید و چرخه عمر تجهیزات

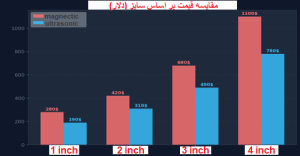

نمودار ۳: مقایسه قیمت تقریبی بر اساس سایز (USD — قیمتهای بازار ۲۰۲۵)
هنگام بررسی هزینهها، نباید تنها به فاکتور خرید اولیه نگاه کرد؛ بلکه هزینه کل چرخه عمر (LCC) ملاک اصلی است.
- هزینه خرید: مدلهای مغناطیسی به طور میانگین ۳۰ تا ۵۰ درصد گرانتر از نمونههای التراسونیک همسایز خود هستند.
- هزینه نصب: مدلهای مغناطیسی به بستر کابلکشی شبکه، سیستم ارت پیشرفته و رعایت فواصل سختگیرانه نیاز دارند.
- هزینه نگهداری: الکترودهای مغناطیسی در تماس مستقیم با سیال بوده و مستعد رسوبگذاری و سایش هستند. در حالی که مسیر عبور سیال در سیستم التراسونیک کاملاً فولبور و بدون مانع بوده و استهلاک آن صفر است.
یرای مشاوره در این زمینه و یا خرید محصول به فروشگاه وبسایت سپتک مراجعه بفرمایید تا کاتالوگ دقیق و لیست قیمتها در اختیار شما قرار گیرد.
چه زمانی کنتور مغناطیسی انتخاب بهتری است؟
یک ارزیابی بیطرفانه نشان میدهد که در برخی کاربردهای خاص، فناوری مغناطیسی همچنان دست بالاتر را دارد:
- سیالات با ذرات معلق بسیار بالا: در دبیهای حاوی دوغابهای غلیظ یا فاضلاب خام خانگی، سیگنالهای التراسونیک دچار شکست و افت دقت میشوند و سیستم مغناطیسی عملکرد پایدارتری دارد.
- محیطهای با ارتعاشات مکانیکی شدید: در مکانهایی که خطوط لوله دچار لرزشهای فیزیکی مداوم و شدید هستند، پایداری ساختار مغناطیسی اثبات شده است.
جدول راهنمای نهایی انتخاب تجهیز بر اساس کاربرد
| کاربرد پروژه | فناوری پیشنهادی | دلیل اصلی فنی |
|---|---|---|
| اندازهگیری آب شهری و چاه | التراسونیک | ثبت فلوهای بسیار پایین + عمر باتری ۱۰ ساله |
| آب تصفیه شده / دمینرالیزه | التراسونیک | عدم رسانایی الکتریکی سیال |
| روغن و فرآوردههای پتروشیمی | التراسونیک | ماهیت غیررسانای سیالات نفتی |
| فاضلاب خام شهری و صنعتی | مغناطیسی | حجم بالای ذرات معلق و ناخالصیها |
| نقاط کور و دور از شبکه برق | التراسونیک | عملکرد مستقل با باتری داخلی |
| محیطهای با نویز الکتریکی بالا | التراسونیک | مصونیت کامل در برابر میدانهای مغناطیسی مجاور |
اگر برای پروژه خاص خود نیاز به تحلیل دقیقتر دارید، برای مشاوره و راهنمایی بیشتر با کارشناسان سپتک تماس بگیرید تا بهترین کانفیگ فنی به شما پیشنهاد شود.
ساختار موضوعی و مفاهیم مرتبط
-
اصول عملکرد کنتورها: قانون القای فارادی، اثر دوپلر، فرکانس امواج بازتابی، پیزوالکتریک.
-
مشخصات فنی و دبی: حداقل دبی قابل اندازهگیری، جریان سیال، فولبور، افت فشار.
-
انواع سیالات صنعتی: سیالات غیررسانا، آب دمینرالیزه، سیالات پتروشیمی، روغن هیدرولیک.
-
شرایط محیطی و نصب: تداخل الکترومغناطیسی، سیستم ارتینگ، نصب افقی، تغذیه باتری.
-
اقتصاد و چرخه عمر: قیمت خرید اولیه، هزینه نگهداری، چرخه عمر محصول، سپتک.
سوالات متداول (FAQ)
تفاوت اصلی در اصول عملکرد بین کنتورهای مغناطیسی و التراسونیک چیست؟
کنتورهای مغناطیسی بر اساس قانون القای الکترومغناطیسی فارادی کار میکنند و برای عملکرد صحیح به رسانایی الکتریکی سیال نیاز دارند. در مقابل، کنتورهای التراسونیک با استفاده از امواج فراصوت (به روش تفاضل زمان گذر یا دوپلر) جریان را اندازهگیری میکنند و میتوانند برای سیالات رسانا و غیررسانا به کار روند.
کنتورهای مغناطیسی برای چه نوع سیالاتی مناسب نیستند؟
کنتورهای مغناطیسی برای سیالات غیررسانا مانند آب تصفیه شده و دمینرالیزه، فرآوردههای پتروشیمی (نفت، گازوئیل) و روغنهای صنعتی و هیدرولیک کاملاً غیرقابل استفاده هستند، زیرا عملکرد آنها به وجود رسانایی الکتریکی در سیال وابسته است.
کنتورهای التراسونیک چه مزایایی در اندازهگیری دبیهای بسیار پایین و مصرف انرژی دارند؟
کنتورهای التراسونیک مدرن قادر به ثبت دقیق جریانهای بسیار ناچیز تا ۰.۰۱ لیتر بر ثانیه هستند که برای تشخیص نشت و مصارف کمحجم حیاتی است. همچنین، به دلیل مصرف انرژی بسیار پایین، میتوانند با یک باتری داخلی تا ۱۰ سال بدون نیاز به تعویض کار کنند که برای نقاط دور از شبکه برق ایدهآل است.
در چه سناریوهایی کنتور مغناطیسی میتواند انتخاب بهتری نسبت به کنتور التراسونیک باشد؟
در برخی کاربردهای خاص، کنتورهای مغناطیسی برتری دارند. این موارد شامل سیالات با ذرات معلق بسیار بالا مانند دوغابهای غلیظ یا فاضلاب خام خانگی است که سیگنالهای التراسونیک در آنها دچار شکست و افت دقت میشوند. همچنین در محیطهای با ارتعاشات مکانیکی شدید، پایداری ساختار مغناطیسی اثبات شده است.
ملاحظات اقتصادی و هزینه چرخه عمر در انتخاب بین کنتور مغناطیسی و التراسونیک چگونه است؟
مدلهای مغناطیسی به طور میانگین ۳۰ تا ۵۰ درصد گرانتر از نمونههای التراسونیک همسایز خود هستند. علاوه بر هزینه خرید اولیه، کنتورهای مغناطیسی نیاز به کابلکشی شبکه، سیستم ارت پیشرفته و رعایت فواصل سختگیرانه نصب دارند که هزینه نصب را افزایش میدهد. همچنین، الکترودهای مغناطیسی در تماس مستقیم با سیال بوده و مستعد رسوبگذاری و سایش هستند، در حالی که مسیر عبور سیال در سیستم التراسونیک کاملاً فولبور و بدون مانع است که منجر به استهلاک صفر و هزینه نگهداری پایینتر میشود.
